Der Wiederaufbau Neubrandenburgs nach 1945 mit den markanten Plattenbauten und die spätere Stadtkernsanierung nach 1990 haben das heutige geotechnische Profil maßgeblich geprägt. Unter der Asphaltdecke und den Grünflächen der Innenstadt treffen wir auf einen komplexen Schichtaufbau aus Geschiebemergel des Pommerschen Stadiums der Weichsel-Kaltzeit, durchsetzt mit glazialen Sandlinsen und Findlingen. Für tiefe Baugruben in der Innenstadt, etwa bei der Nachverdichtung entlang der Stargarder Straße, reichen konventionelle Rückverankerungen oft nicht aus. Die Ankerlängen müssen exakt auf die oft in 3 bis 6 Metern Tiefe anstehenden Mergelschichten abgestimmt werden. In Kombination mit einem vorgeschalteten Sondierprogramm mittels CPT-Versuch lassen sich die Kriechparameter des Mergels präzise erfassen, was für die Dauerstandsicherheit der Verpressanker entscheidend ist.
Verpressanker in Neubrandenburg müssen die Kriechneigung des weichselzeitlichen Geschiebemergels und die saisonalen Grundwasserschwankungen im Urstromtal gleichermaßen beherrschen.
Unser Ansatz
Lokaler geotechnischer Kontext
Die DIN EN 1997-1:2009-09 fordert für den Nachweis der äußeren Standsicherheit (GEO-3) eine explizite Berücksichtigung der Ankerkriechmaße im Gebrauchszustand. In Neubrandenburg ist das besonders relevant, weil der Geschiebemergel bei Überschreitung von etwa 60 Prozent der Bruchlast zu viskosen Kriechverformungen neigt, die innerhalb weniger Wochen mehrere Zentimeter Ankerkopfverschiebung verursachen können. Ein weiterer kritischer Punkt sind die saisonalen Grundwasserschwankungen im Urstromtal der Tollense: ein winterlicher Anstieg um 1,20 Meter ist keine Seltenheit und erhöht den wirksamen Erddruck auf die Baugrubensicherung erheblich. Wird der Bemessungswasserstand unterschätzt, droht ein hydraulischer Grundbruch der Baugrubensohle oder ein plötzlicher Kraftanstieg in den unteren Ankerlagen, der die zulässige Stahldehnung überschreitet und zum Versagen einzelner Litzen führen kann.
Videomaterial
Normativer Rahmen
DIN EN 1997-1:2009-09 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2010-12 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN EN 1537:2014-07 (Ausführung von Arbeiten im Spezialtiefbau – Verpressanker), DIN 4125:2015-10 (Verpressanker – Kurzzeit- und Dauerstandsicherheit), EAU 2012 (Empfehlungen des Arbeitsausschusses Ufereinfassungen)
Verwandte Dienstleistungen
Bemessung von aktiven Litzenankern für Baugruben

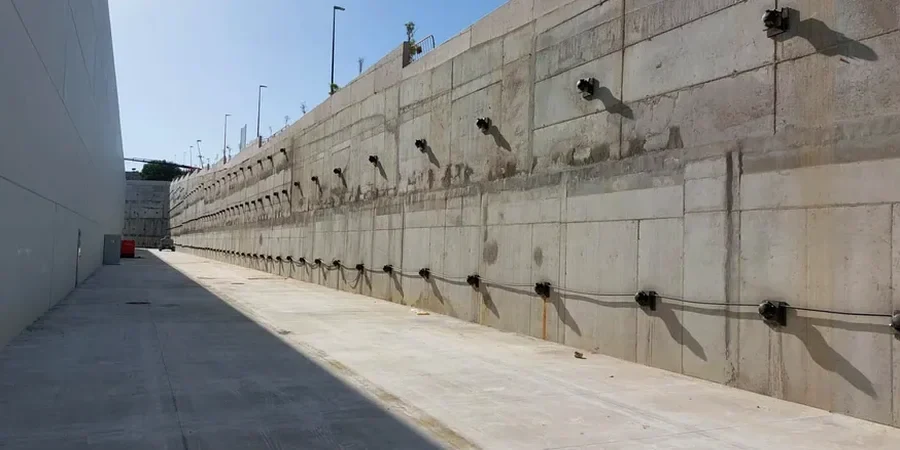

Wir dimensionieren vorgespannte Kurzzeit- und Daueranker für rückverankerte Trägerbohlwände, Bohrpfahlwände und Schlitzwände in Neubrandenburgs innerstädtischen Baugruben. Die Bemessung umfasst den Nachweis der inneren und äußeren Standsicherheit, die Festlegung der freien Stahllänge hinter dem aktiven Gleitkeil und die Vorgabe der Prüflasten für die Eignungsprüfung am Referenzanker.
Passive Verankerung und Vernagelung von Stützbauwerken
Für dauerhafte Böschungssicherungen und Stützwände entlang der Bahntrasse oder am Hangfuß des Datzebergs konzipieren wir passive Selbstbohr-Injektionsanker und Bodennagelsysteme. Der Nachweis erfolgt über charakteristische Mantelreibungskurven aus den Baugrunderkundungen, ergänzt durch Injektionsversuche zur Optimierung des Verpressdrucks im anstehenden Mergel.
Typische Parameter
Häufige Fragen
Wann ist in Neubrandenburg ein aktiver Anker einem passiven Anker vorzuziehen?
Aktive Anker setzen wir immer dann ein, wenn Verformungen an der Baugrubenwand oder am benachbarten Bestand auf wenige Millimeter begrenzt werden müssen – etwa bei Baugruben direkt an der Friedländer Straße mit angrenzender Blockrandbebauung aus den 1960er Jahren. Der aktive Anker wird sofort nach dem Verpressen auf die Prüflast vorgespannt und schließt die Verformungslücke zwischen Ankerkopf und Boden. Passive Anker hingegen benötigen eine messbare Verschiebung des Gebirges, um ihre Kraft aufzubauen, und sind daher für setzungsunempfindliche Böschungen oder unbebaute Hänge am Datzeberg wirtschaftlicher.
Welche Prüfungen sind bei Verpressankern in Neubrandenburg gesetzlich vorgeschrieben?
Nach DIN EN 1537 und DIN 4125 sind bei jedem Bauvorhaben Eignungsprüfungen an mindestens drei Ankern vor Produktionsbeginn durchzuführen. Diese werden stufenweise bis zur 1,25-fachen Bemessungslast belastet, und das Kriechmaß wird über 15 Minuten dokumentiert. Anschließend erfolgt an jedem einzelnen Produktionsanker die Abnahmeprüfung, bei der die scheinbare freie Stahllänge aus dem Spannwegdiagramm ermittelt und mit der rechnerischen Länge verglichen wird. Abweichungen über 20 Prozent erfordern eine Nachbemessung.
Mit welchen Kosten muss ich für eine Verankerungsbemessung in Neubrandenburg rechnen?
Die Ingenieurleistungen für eine vollständige Ankerbemessung inklusive Statik, Ausführungszeichnungen und Prüfanweisungen bewegen sich je nach Baugrubengröße und Ankeranzahl zwischen €810 und €3.080. Kleinere Projekte mit bis zu 15 Ankern liegen im unteren Bereich, während komplexe Baugruben mit mehreren Ankerlagen, Nachverpressung und messtechnischer Überwachung die obere Spanne erreichen.
Können Verpressanker im Neubrandenburger Geschiebemergel dauerhaft standsicher ausgeführt werden?
Ja, das ist bei korrekter Bemessung und Ausführung problemlos möglich. Entscheidend ist die Einhaltung der zulässigen Kriechlast, die im Mergel typischerweise bei 60 bis 65 Prozent der Bruchlast liegt. Durch eine mehrstufige Nachverpressung mit Zementsuspension (w/z-Wert 0,4 bis 0,5) lässt sich der Verpresskörper zusätzlich vergrößern und die Mantelreibung um 30 bis 50 Prozent steigern. Für Daueranker mit einer Nutzungsdauer über zwei Jahren fordern wir zusätzlich einen zweifachen Korrosionsschutz nach DIN EN 1537, Klasse II.
